EBAR Angle Changers

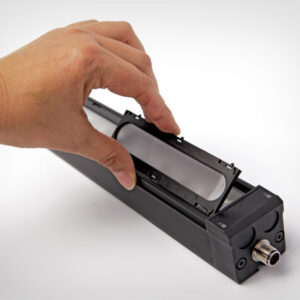

Les Angle Changers (solution brevetée*) permettent de modifier l’angle d’éclairage en toute simplicité, offrant ainsi une grande flexibilité et la possibilité d’ajuster l’éclairage en cas de modification du projet. Ils sont conçus pour se clipser en toute sécurité sur les EBAR. Les changeurs d’angle peuvent supporter une accélération de 100 g et permettent de conserver la protection IP du produit. Inutile de le démonter !

Avantages

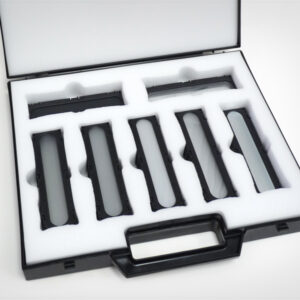

  • Identifiez rapidement la meilleure solution d’éclairage avec nos combos Angle Changers,
  • Soyez confiant en votre choix de produits,
  • Obtenez une meilleure homogénéité sur l’ensemble du champ de vision.

* US Patent No.: US D976,449 S

Éliminer les Hot Spots avec l’effet Curve

L’effet Curve – breveté par TPL Vision – permet de créer une excellente homogénéité sur de grands champs de vision (FoV). Grâce aux Angle Changers, on peut ainsi faire varier l’intensité de l’éclairage et éliminer les points chauds observés au centre de certains FoV, notamment dans les applications de pick & place et de robotique. En réduisant l’intensité de l’éclairage en son centre, on obtient une image uniforme, tout en conservant une luminosité élevée.

Exemple d’une application avec un large FoV, démontrant l’efficacité des Angle Changers :

  • Distance de travail : 2000mm,
  • FoV: 1300 x 900,
  • 4x EBAR-500-WHI-7 avec ACs.

Tutoriel sur les « hot spots »

Angle Changers polarisés

Non polarisé
Polarisé
Non polarisé
Polarisé

La surface rugueuse et réfléchissante en arrière-plan est rendue plus uniforme grâce à l’effet de la polarisation.

Remarque : les polarisants réduisent la luminosité de l’éclairage d’environ 50 %.

Produits compatibles

  • EBAR+ Standard
  • EBAR+ Link
  • EBAR+ Overdrive
  • M-EBAR

Longueur maximum de EBAR : 125 0mm. Lentille ±7° (UN) uniquement.

Couleurs: WHI, 470, 525, 630, 850. Remarque: non adapté à une utilisation avec un éclairage UV.

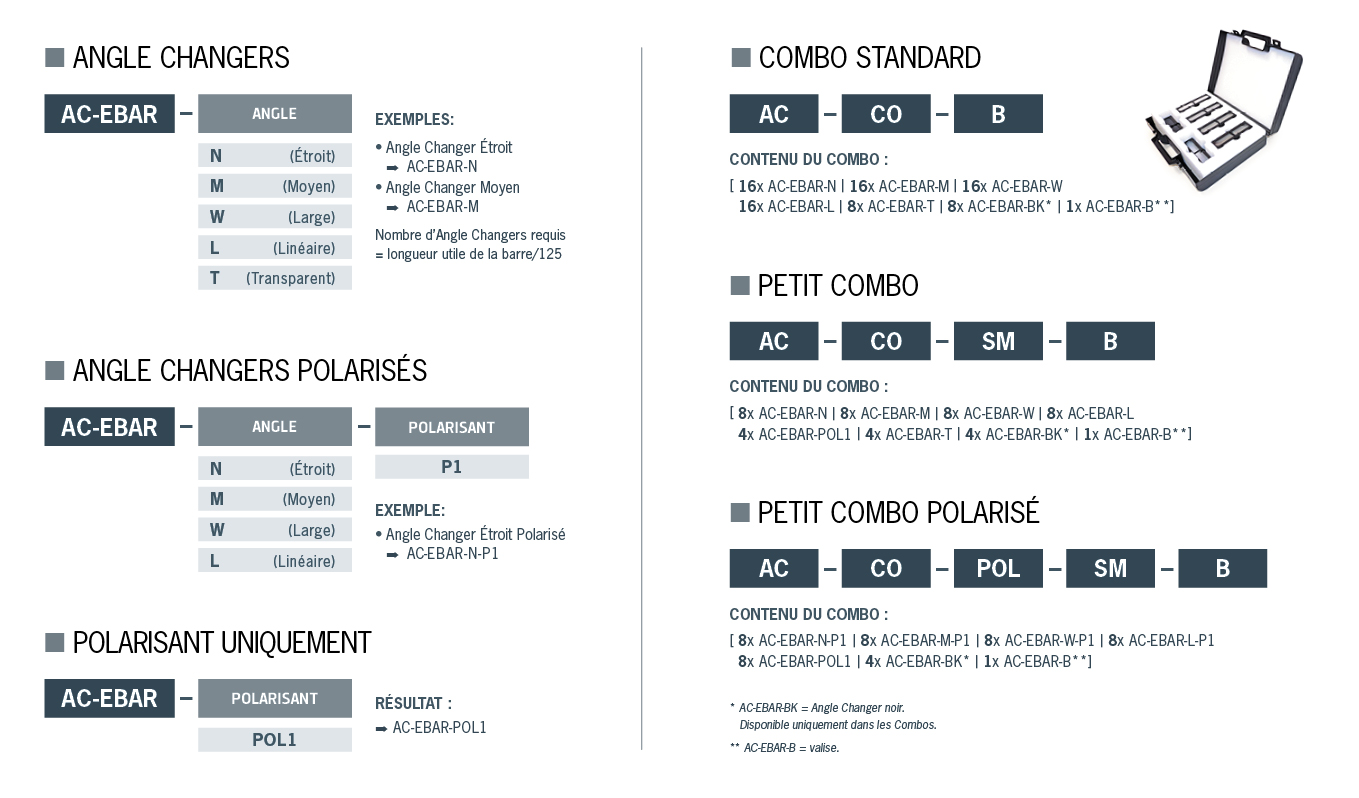

Constructeur de référence

Éliminer les Hot Spots avec l’effet Curve

L’effet Curve – breveté par TPL Vision – permet de créer une excellente homogénéité sur de grands champs de vision (FoV). Grâce aux Angle Changers, on peut ainsi faire varier l’intensité de l’éclairage et éliminer les points chauds observés au centre de certains FoV, notamment dans les applications de pick & place et de robotique. En réduisant l’intensité de l’éclairage en son centre, on obtient une image uniforme, tout en conservant une luminosité élevée.

Exemple d’une application avec un large FoV, démontrant l’efficacité des Angle Changers :

  • Distance de travail : 2000mm,
  • FoV: 1300 x 900,
  • 4x EBAR-500-WHI-7 avec ACs.

Tutoriel sur les « hot spots »

Angle Changers polarisés

Non polarisé
Polarisé
Non polarisé
Polarisé

La surface rugueuse et réfléchissante en arrière-plan est rendue plus uniforme grâce à l’effet de la polarisation.

Remarque : les polarisants réduisent la luminosité de l’éclairage d’environ 50 %.

Produits compatibles

  • EBAR+ Standard
  • EBAR+ Link
  • EBAR+ Overdrive
  • M-EBAR

Longueur maximum de EBAR : 125 0mm. Lentille ±7° (UN) uniquement.

Couleurs: WHI, 470, 525, 630, 850. Remarque: non adapté à une utilisation avec un éclairage UV.

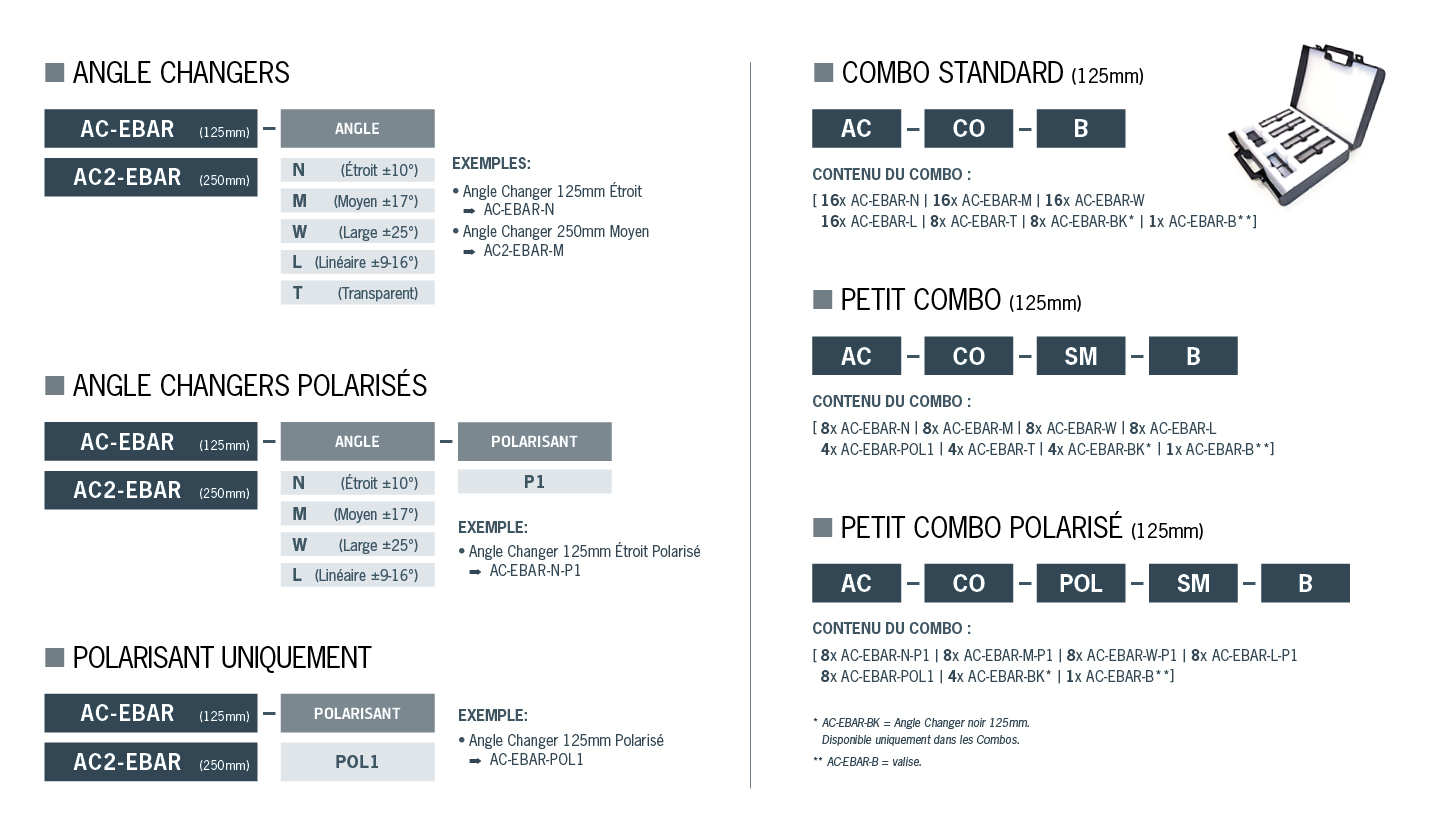

Constructeur de référence
