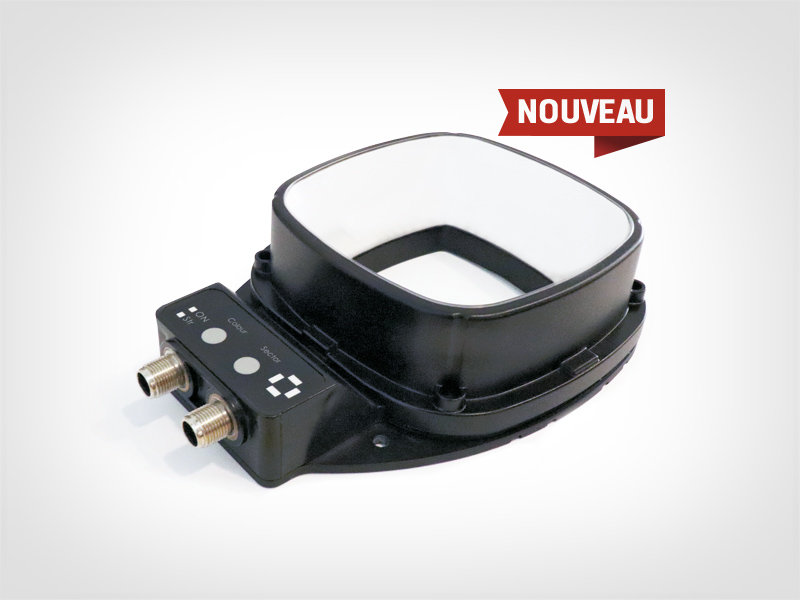

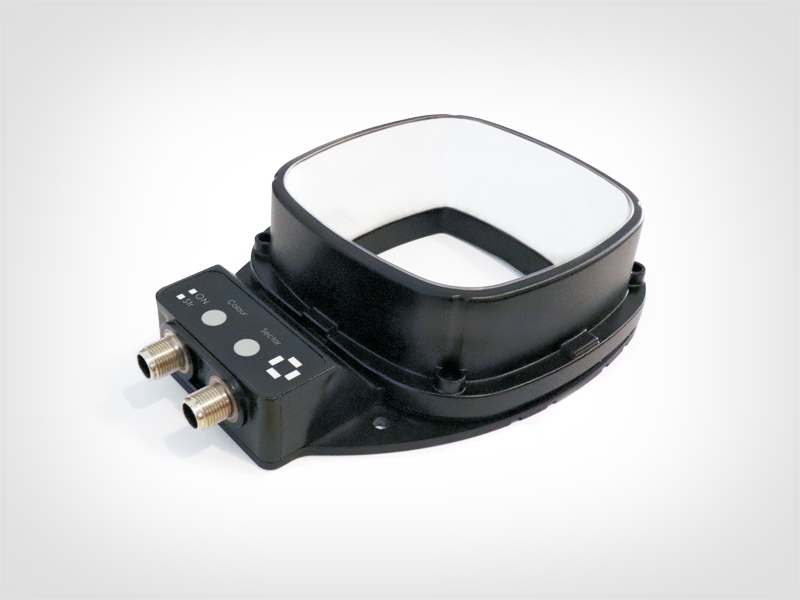

MR-Dark Field (DKF)

Le MR-Dark Field (DKF) est composé du Modular Ringlight (disponible en 2 jeux de couleurs et 2 dimensions) et d’un câpot Dark Field. Le Modular Ringlight et ses accessoires ont été conçus pour les environnements de production difficiles : IP65 en standard, OverDrive intégré, contrôle à distance des couleurs et des secteurs.

L’éclairage Dark Field est idéal pour créer du contraste dans des applications telles que :

  • Inspection de surfaces : mise en évidence de défauts, rayures ou imperfections sur divers matériaux dont le métal, le verre et les plastiques,
  • Détection de défauts dans l’industrie automobile ou la fabrication de semi-conducteurs : inspection de composants, de peintures ou de pièces usinées,
  • Détection de contours : créer un contraste élevé et aider les algorithmes à identifier les limites des objets.

Présentation Produit

Avantages de l’éclairage Dark Field

En le dirigeant vers la pièce à contrôler avec peu d’angle, l’éclairage Dark Field génère un contraste grâce auquel les éléments mis en évidence apparaissent brillants sur un fond sombre – d’où le nom « Dark Field » – Champ Sombre. La majeure partie de la lumière réfléchie est dirigée loin de la caméra. Seule la lumière diffusée par les éléments comportant des bords est collectée par la caméra, créant un contraste saisissant.

Cette technique convient à tous les matériaux et est couramment utilisée pour mettre en évidence les irrégularités de surface, les défauts et les détails. Le MR-Dark Field est parfait pour créer du contraste dans ces applications, même sur des surfaces brillantes ou réfléchissantes.

mr dark field code sample

Code DPM (Direct Part Marking) sur plastique noir

mr dark field (dkf)

Inspection de crêtes

mr dark field (dkf)

Inspection de PCB (Printed Circuit Board)

VARIATIONS DE COULEURS

La société TPL Vision est particulièrement vigilante sur le choix de BIN des leds qui composent ses éclairages.

L’œil humain est très sensible aux variations de couleur, et notamment en ce qui concerne la gamme Cyan. 2 Modular Ringlights de couleur cyan peuvent paraître différents aux yeux de l’utilisateur. Pourtant, la variation maximale de la longueur d’onde ne dépasse pas les 10 nm.

Voici la liste des filtres passe-bandes que nous recommandons d’utiliser avec le Modular Ringlight:

Nous vous conseillons d’utiliser des filtres passe-bandes de MidOpt : http://www.midopt.com

Informations techniques

Veuillez cliquer sur les onglets ci-dessous.

Méthode d’éclairage

mr dark field (dkf)

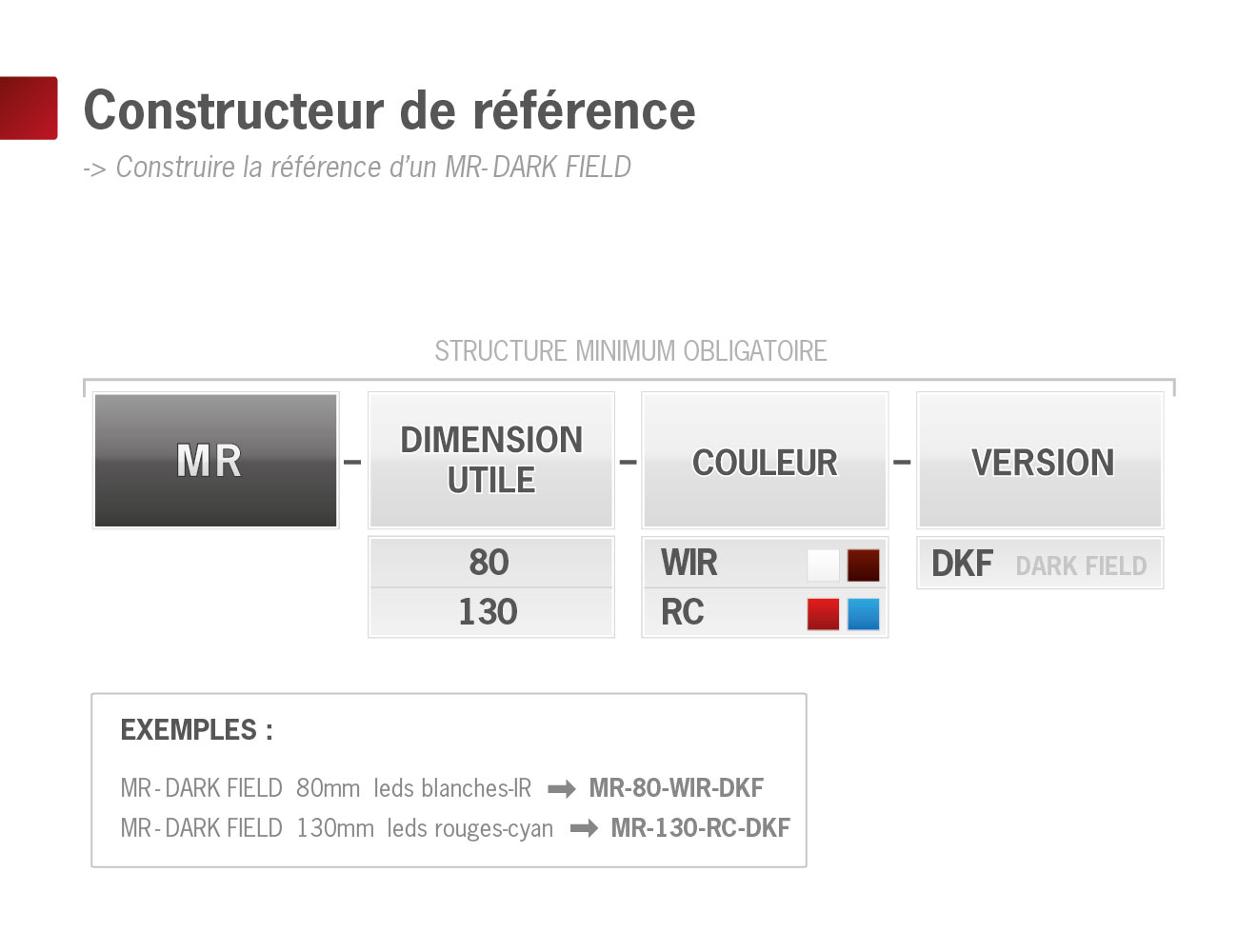

Constructeur de référence

mr dark field (dkf)

Présentation Produit

Avantages de l’éclairage Dark Field

En le dirigeant vers la pièce à contrôler avec peu d’angle, l’éclairage Dark Field génère un contraste grâce auquel les éléments mis en évidence apparaissent brillants sur un fond sombre – d’où le nom « Dark Field » – Champ Sombre. La majeure partie de la lumière réfléchie est dirigée loin de la caméra. Seule la lumière diffusée par les éléments comportant des bords est collectée par la caméra, créant un contraste saisissant.

Cette technique convient à tous les matériaux et est couramment utilisée pour mettre en évidence les irrégularités de surface, les défauts et les détails. Le MR-Dark Field est parfait pour créer du contraste dans ces applications, même sur des surfaces brillantes ou réfléchissantes.

mr dark field code sample

Code DPM (Direct Part Marking) sur plastique noir

mr dark field (dkf)

Inspection de crêtes

mr dark field (dkf)

Inspection de PCB (Printed Circuit Board)

VARIATIONS DE COULEURS

La société TPL Vision est particulièrement vigilante sur le choix de BIN des leds qui composent ses éclairages.

L’œil humain est très sensible aux variations de couleur, et notamment en ce qui concerne la gamme Cyan. 2 Modular Ringlights de couleur cyan peuvent paraître différents aux yeux de l’utilisateur. Pourtant, la variation maximale de la longueur d’onde ne dépasse pas les 10 nm.

Voici la liste des filtres passe-bandes que nous recommandons d’utiliser avec le Modular Ringlight:

Nous vous conseillons d’utiliser des filtres passe-bandes de MidOpt : http://www.midopt.com

Informations techniques

Veuillez cliquer sur les onglets ci-dessous.

Méthode d’éclairage

mr dark field (dkf)

Constructeur de référence

mr dark field (dkf)
Accessoires
