Le rétroéclairage semi-collimaté de TPL Vision, le CSBACK, est le choix d’éclairage idéal pour l’inspection ou la mesure de plastiques transparents et de pièces arrondies. Par définition, la lumière collimatée possède des rayons lumineux parallèles et se disperse donc de manière minimale lors de la diffusion. Cela permet de créer des images à contraste élevé, nécessaires à la détection précise de contours et à l’analyse de défauts.
Les principaux domaines d’application sont l’inspection d’objets aux bords arrondis et aux pièces transparentes, difficiles à inspecter avec des backlights traditionnels par manque de contraste. Un éclairage collimaté permet d’obtenir un angle plus étroit, ce qui empêche la lumière de s’enrouler autour des parties arrondies. Cela signifie que l’image n’est plus baignée de lumière et que les bords sont plus clairement définis. Les détails ressortent mieux avec un contraste amélioré, ce qui permet d’obtenir des images de haute qualité et une précision accrue.
Le CSBACK peut être utilisé avec des objectifs ordinaires à monture C ainsi qu’avec des objectifs télécentriques. La meilleure méthode pour éclairer des applications de mesure très précises consiste à utiliser un objectif télécentrique combiné à un éclairage, mais cette solution est souvent considérée comme trop coûteuse pour de nombreuses applications. Grâce aux éclairages collimatés, les utilisateurs peuvent remplacer les objectifs télécentriques par des objectifs à monture C classiques, ce qui apporte des avantages significatifs en termes de coûts et de simplicité d’installation. Le rétroéclairage semi-collimaté fonctionne également avec un objectif télécentrique, mais une configuration minutieuse est nécessaire car la distance de travail entre la pièce inspectée et la lumière est critique.

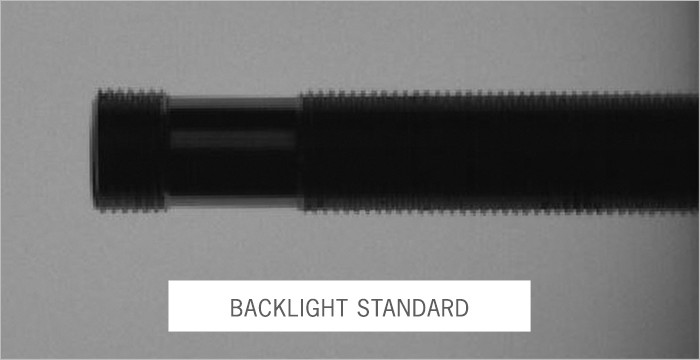

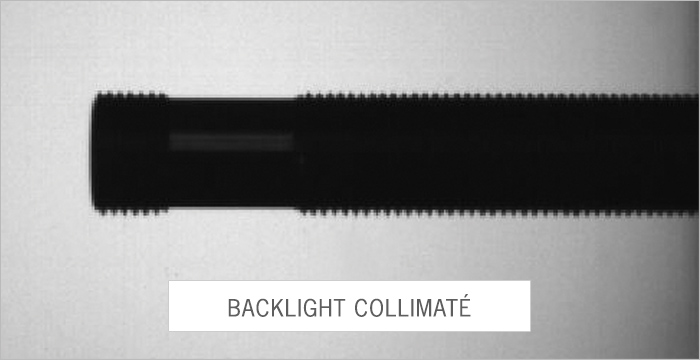

Avec les backlights traditionnels, les pièces rondes sont toujours enveloppées de lumière sur les bords. Cependant, l’effet de collimation peut réduire cela, car la lumière émise par la surface du rétroéclairage semi-collimaté est plus étroite (luminosité de 5 % à ± 30°), créant des bords beaucoup plus nets. Cela rend le CSBACK idéal pour les industries de l’emballage et de l’agro-alimentaire, avec des applications courantes telles que la mesure de pas de filetage, la vérification du placement de couvercles et l’inspection de goulot de bouteilles. La qualité et la cohérence de l’éclairage sont cruciales pour les applications de contrôle, car des conditions d’éclairage inégales peuvent entraîner des résultats inexacts et une perte de productivité.

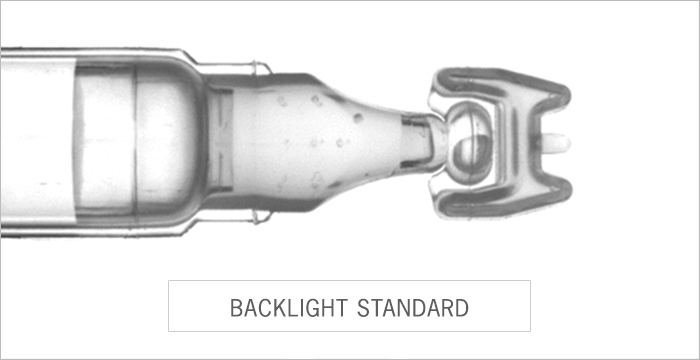

L’utilisation d’une source de lumière collimatée est également très efficace sur les pièces en verre ou en plastique transparent. Offrant un contraste amélioré, le CSBACK est parfait pour l’industrie pharmaceutique hautement réglementée, aidant à tester et à commercialiser les produits à un rythme plus rapide. Le CSBACK fournit un éclairage optimal pour mesurer des applications telles que l’homogénéité de mélanges, les niveaux de remplissage d’ampoules, la taille de particules dans des produits granulés et la présence et l’orientation d’aiguilles. De même, un rétroéclairage semi-collimaté est plus efficace pour mettre en évidence les fissures ou les détails extrudés sur les plastiques transparents, et capable de créer un meilleur contraste pour localiser les pièces en plastique dans l’industrie alimentaire et des boissons.
TPL Vision propose 2 backlights collimatés, 1 pour les petits champs de vision & 1 pour les grands :
| Caractéristiques | CSBACK | CMBACK |
|---|---|---|
| Dimensions minimum | 50×50 | 200×200 |
| Dimensions maximum | 200×200 | 400×400 |
| Incréments | 50mm | 100mm |
| Épaisseur | 21mm | 45mm |
| Alimentation (contrôle de courant intégré) | 24VDC | 24VDC |
| Fixation | Filetages M4 sur les côtés | Rainure en T sur les côtés, points de vissage dans les coins |
| Homogénéité de surface* | 90% | 85% |
| Connecteur | M12 4P | M12 4P (T-power) |
| Indice de protection | 40 | 40 |
* L’homogénéité de surface est à ce niveau en utilisant un objectif télécentrique pour couvrir l’ensemble du champ. En utilisant une optique standard, en fonction de la taille de la lumière et de la distance de travail, la luminosité peut être réduite car la lumière est à 5% de la luminosité à ±30°.

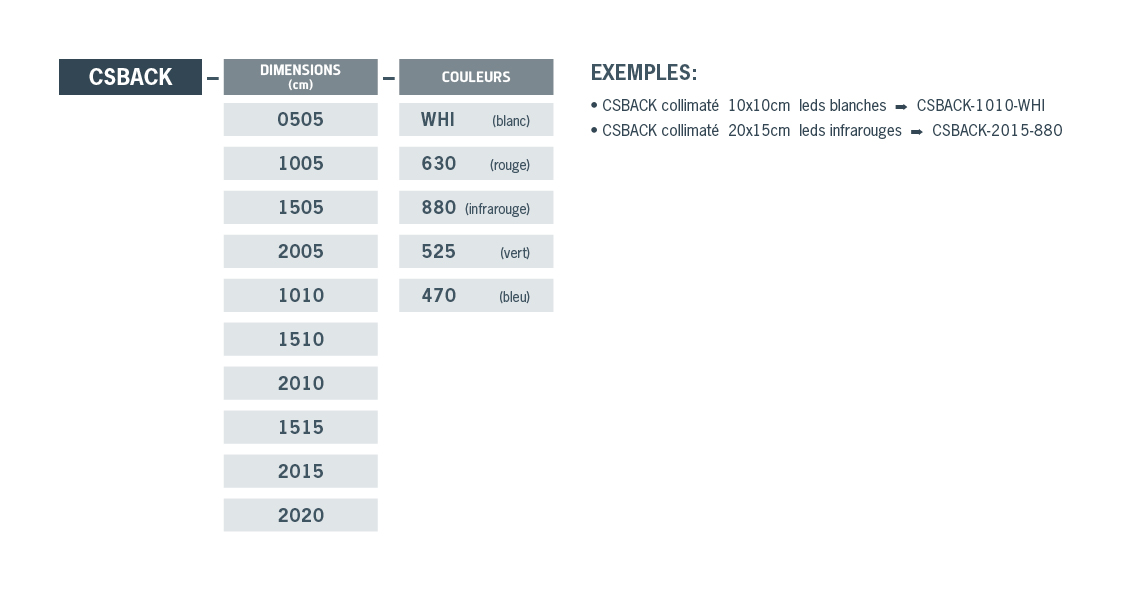

Veuillez cliquer sur les onglets ci-dessous.
Le CSBACK peut être utilisé avec des objectifs ordinaires à monture C ainsi qu’avec des objectifs télécentriques. La meilleure méthode pour éclairer des applications de mesure très précises consiste à utiliser un objectif télécentrique combiné à un éclairage, mais cette solution est souvent considérée comme trop coûteuse pour de nombreuses applications. Grâce aux éclairages collimatés, les utilisateurs peuvent remplacer les objectifs télécentriques par des objectifs à monture C classiques, ce qui apporte des avantages significatifs en termes de coûts et de simplicité d’installation. Le rétroéclairage semi-collimaté fonctionne également avec un objectif télécentrique, mais une configuration minutieuse est nécessaire car la distance de travail entre la pièce inspectée et la lumière est critique.
Avec les backlights traditionnels, les pièces rondes sont toujours enveloppées de lumière sur les bords. Cependant, l’effet de collimation peut réduire cela, car la lumière émise par la surface du rétroéclairage semi-collimaté est plus étroite (luminosité de 5 % à ± 30°), créant des bords beaucoup plus nets. Cela rend le CSBACK idéal pour les industries de l’emballage et de l’agro-alimentaire, avec des applications courantes telles que la mesure de pas de filetage, la vérification du placement de couvercles et l’inspection de goulot de bouteilles. La qualité et la cohérence de l’éclairage sont cruciales pour les applications de contrôle, car des conditions d’éclairage inégales peuvent entraîner des résultats inexacts et une perte de productivité.
L’utilisation d’une source de lumière collimatée est également très efficace sur les pièces en verre ou en plastique transparent. Offrant un contraste amélioré, le CSBACK est parfait pour l’industrie pharmaceutique hautement réglementée, aidant à tester et à commercialiser les produits à un rythme plus rapide. Le CSBACK fournit un éclairage optimal pour mesurer des applications telles que l’homogénéité de mélanges, les niveaux de remplissage d’ampoules, la taille de particules dans des produits granulés et la présence et l’orientation d’aiguilles. De même, un rétroéclairage semi-collimaté est plus efficace pour mettre en évidence les fissures ou les détails extrudés sur les plastiques transparents, et capable de créer un meilleur contraste pour localiser les pièces en plastique dans l’industrie alimentaire et des boissons.
TPL Vision propose 2 backlights collimatés, 1 pour les petits champs de vision & 1 pour les grands :
| Caractéristiques | CSBACK | CMBACK |
|---|---|---|
| Dimensions minimum | 50×50 | 200×200 |
| Dimensions maximum | 200×200 | 400×400 |
| Incréments | 50mm | 100mm |
| Épaisseur | 21mm | 45mm |
| Alimentation (contrôle de courant intégré) | 24VDC | 24VDC |
| Fixation | Filetages M4 sur les côtés | Rainure en T sur les côtés, points de vissage dans les coins |
| Homogénéité de surface* | 90% | 85% |
| Connecteur | M12 4P | M12 4P (T-power) |
| Indice de protection | 40 | 40 |
* L’homogénéité de surface est à ce niveau en utilisant un objectif télécentrique pour couvrir l’ensemble du champ. En utilisant une optique standard, en fonction de la taille de la lumière et de la distance de travail, la luminosité peut être réduite car la lumière est à 5% de la luminosité à ±30°.
Veuillez cliquer sur les onglets ci-dessous.
