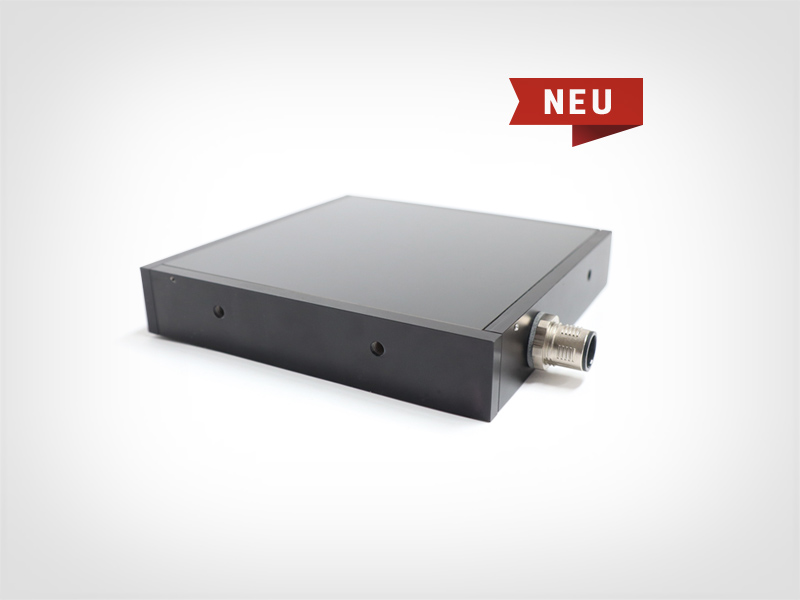

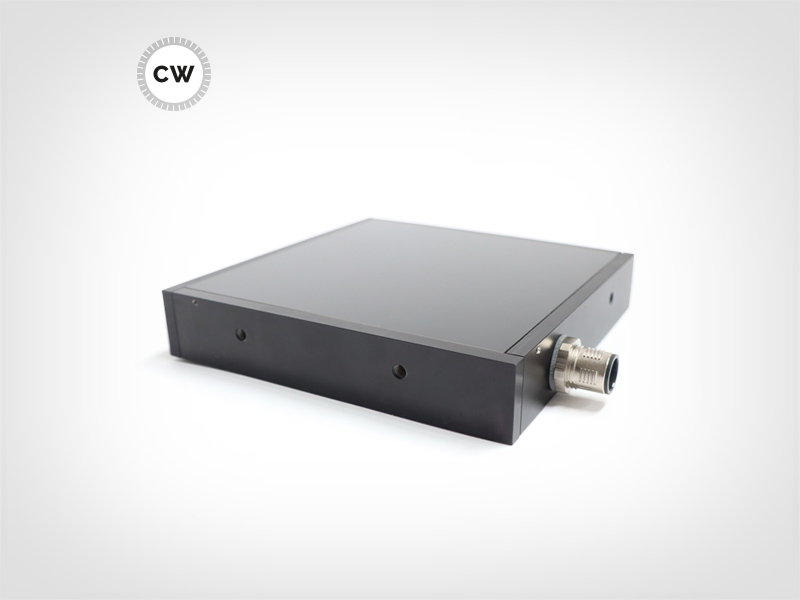

Das semi-kollimierte Flächenbeleuchtung von TPL Vision, das CSBACK, ist die perfekte Wahl zur Inspektion oder Messung von transparenten Kunststoffen und abgerundeten Teilen. Kollimiertes Licht zeichnet sich durch parallele Lichtstrahlen aus, die sich während der Ausbreitung minimal verbreiten. Dies hilft dabei, hochkontrastige Bilder zu erzeugen, die für präzise Kantenerkennung und Fehleranalyse erforderlich sind.
Wichtige Anwendungsbereiche umfassen die Inspektion von Objekten mit abgerundeten Kanten und transparenten Teilen, die aufgrund des geringen Kontrasts mit herkömmlichen Flächenbeleuchtungen möglicherweise schwierig zu inspizieren sind. Durch kollimiertes Licht können Benutzer diesen Effekt eliminieren, indem sie einen engeren Beleuchtungswinkel bereitstellen, der verhindert, dass das Licht um die abgerundeten Teile herum verläuft. Dadurch erscheinen Bilder von transparenten Teilen nicht mehr „ausgewaschen“. Die Kanten sind klarer definiert und Details werden mit verbessertem Kontrast sichtbar, was zu hochwertigen Bildern und erhöhter Genauigkeit führt.
Der CSBACK kann mit herkömmlichen C-Mount-Objektiven sowie mit telezentrischen Objektiven verwendet werden. Die beste Methode zur Beleuchtung von hochpräzisen Messanwendungen besteht darin, ein telezentrisches Objektiv in Kombination mit einer Beleuchtung zu verwenden. Dies wird jedoch oft als zu teure Lösung für viele Anwendungen angesehen. Durch den Einsatz einer kollimierten Beleuchtung bei diesen Anwendungen können Benutzer auf den Einsatz von normalen C-Mount-Objektiven anstelle von telezentrischen Objektiven umsteigen und so erhebliche Kostenvorteile und eine Vereinfachung der Anwendung erzielen. Die kollimierte Flächenbeleuchtung funktioniert auch mit einem telezentrischen Objektiv, erfordert jedoch eine sorgfältige Einrichtung, da der Arbeitsabstand zwischen dem zu inspizierenden Teil und der Beleuchtung entscheidend ist.

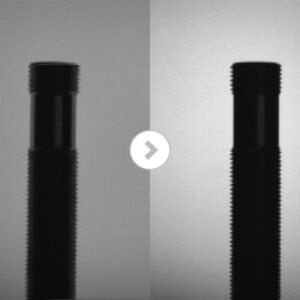

Mit herkömmlichen Flächenbeleuchtungen haben runde Teile immer das Problem, dass das Licht um die Kanten des Bauteils herum verläuft. Der kollimierte Effekt kann dies jedoch reduzieren, da das Licht, das von der Oberfläche der kollimierten Flächenbeleuchtung emittiert wird, enger gebündelt ist (5% Helligkeit bei ±30°), wodurch viel schärfere Kanten entstehen. Dies macht den CSBACK ideal für die Automobil-, Verpackungs– und Lebensmittel- und Getränkeindustrie. Typische Anwendungen umfassen die Messung des Gewindesteigungs, die Überprüfung der Positionierung von Deckeln und die Inspektion von Flaschenhälsen. Die Qualität und Konsistenz der Beleuchtung ist für Inspektionsanwendungen entscheidend, da ungleichmäßige Beleuchtungsbedingungen zu ungenauen Ergebnissen und Produktivitätsverlusten führen können.

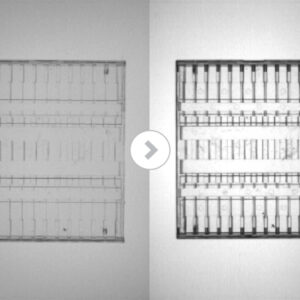

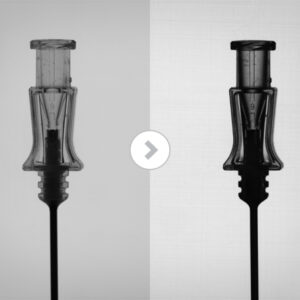

Die Verwendung einer kollimierten Lichtquelle ist auch äußerst effektiv bei Glas- oder klaren Kunststoffteilen. Durch verbesserten Kontrast ist der CSBACK ideal für die streng regulierte Pharmaindustrie geeignet und unterstützt bei Tests und beschleunigt die Markteinführung von Produkten durch den Einsatz von Automatisierung. Der CSBACK bietet optimale Beleuchtung zur Messung von Merkmalen wie dem Füllstand von Ampullen, der Partikelgröße von granulierten Produkten und dem Vorhandensein und Winkel von Nadeln. Ebenso ist eine kollimierte Flächenbeleuchtungeneffektiver, um Risse oder ausgeprägte Details auf transparenten Kunststoffen hervorzuheben und einen besseren Kontrast zur Lokalisierung von Kunststoffteilen in der Lebensmittel- und Getränkeindustrie zu erzeugen.
TPL Vision hat zwei Flächenbeleuchtungen mit dem kollimierten Effekt im Sortiment, eines für kleinere Sichtfelder und eines für größere:
| Eigenschaften | CSBACK | CMBACK |
|---|---|---|
| Minimale Größe | 50×50 | 200×200 |
| Maximale Größe | 200×200 | 400×400 |
| Inkremente | 50mm | 100mm |
| Dicke | 21mm | 45mm |
| Stromversorgung | 24VDC | 24VDC |
| Montage | M4-Gewinde am Rand | T-Nut am Rand, Schraubpunkte in den Ecken |
| Homogenität der Oberfläche * | 90% | 85% |
| Anschluss | M12 4P | M12 4P (T-power) |
| IP-Einstufung | 40 | 40 |
* Die Oberflächengleichmäßigkeit wird auf diesem Niveau erreicht, wenn ein telezentrisches Objektiv verwendet wird, um das gesamte Sichtfeld abzudecken. Bei Verwendung einer Standardoptik kann die Helligkeit je nach Größe des Lichts und des Arbeitsabstands reduziert sein, da das Licht bei ±30° nur 5% der Helligkeit beträgt.
