Avant de scanner des colis en intralogistique, il est important de vérifier que les codes-barres ont été correctement appliqués et orientés dans le bon sens pour le traitement. Ce système inspecte le fond des cartons entre les unités de rouleaux, ce qui nécessite l’utilisation d’une caméra à balayage linéaire et d’un éclairage approprié. L’acquisition de ligne est déclenchée lorsque le colis atteint la bonne position, garantissant que seule la partie inférieure de la boîte est dans le champ de vision et qu’aucune étiquette ne s’y trouve. En conséquence, tous les codes-barres sont orientés dans le bon sens (vers l’extérieur ou vers le haut) et peuvent être lus lors de l’étape suivante de l’inspection.
Assurant un éclairage uniforme sur toute la largeur de la piste, une barre d’éclairage rouge avec des Angle Changers Line Light est utilisée. Elle fournit une répartition intense et uniforme de la lumière sur la rangée inspectée, permettant ainsi une vitesse et des cadences de ligne élevées. La luminosité importante de l’éclairage contribue de manière significative aux capacités de traitement impressionnantes de ce système.
Défis
- Vitesse et débit élevés : les installations de traitement des colis fonctionnent à des vitesses élevées avec un volume massif de colis passant quotidiennement sur les tapis roulants. Les caméras à balayage linéaire doivent capturer des images rapidement et traiter les données en temps réel. Gérer le débit élevé de colis entrants tout en maintenant la précision peut s’avérer difficile.
- Conditions d’éclairage : un éclairage uniforme et de haute intensité est nécessaire pour suivre la vitesse élevée du système. L’éclairage doit être homogène quelle que soit la taille du colis ou la couleur de l’emballage.
- Réflexions : les reflets des surfaces brillantes peuvent affecter la qualité de l’image et rendre difficile l’extraction d’informations pertinentes.
Solution
- Les systèmes de balayage linéaire excellent dans la logistique car ils sont capables de scanner des lignes longues et étroites avec une grande précision. L’éclairage à balayage linéaire doit être utilisé en fonctionnement continu ; il est donc essentiel d’utiliser des solutions robustes capables de maintenir constamment une luminosité très élevée. L’éclairage sélectionné, la Modular M-EBAR avec des Angle Changers Line Light, offre le meilleur équilibre entre luminosité et homogénéité pour s’adapter à la vitesse élevée du système.
- Un éclairage stable garantit que les données obtenues par le système de vision soient cohérentes et peuvent être intégrées de manière transparente dans d’autres logiciels de gestion logistique. Cela permet un suivi en temps réel et une optimisation de l’acheminement des colis. La couleur rouge de la barre d’éclairage est également bénéfique, car certaines caméras ont une sensibilité plus élevée à cette longueur d’onde, ce qui la rend avantageuse pour capturer des images bien exposées.

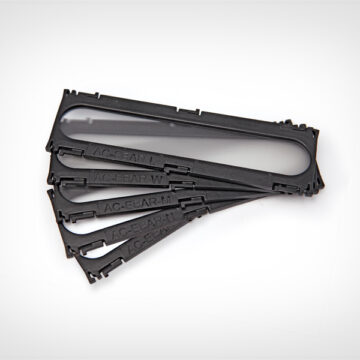

- Installation et intégration simplifiées : les Angle Changers Line Light sont faciles à fixer et à utiliser. Ils permettent de personnaliser l’angle ultra-étroit de la lentille de la M-EBAR, pour s’adapter aux applications de balayage linéaire avec une ligne d’éclairage intense et offrent des options de test supplémentaires.
Balayage de zone ou balayage linéaire : quels sont les avantages de l'imagerie par balayage linéaire ?
Contrairement aux caméras à balayage matriciel classiques qui capturent une image entière à la fois, les caméras à balayage linéaire capturent des images ligne par ligne et construisent l'image à mesure que l'objet dépasse la ligne de pixels. C'est l'outil idéal pour les applications à grande vitesse, où les objets se déplacent rapidement sur une bande transporteuse, notamment dans les installations de tri et de traitement des colis. Les données capturées sont traitées par de puissants algorithmes de vision. Ces algorithmes sont utilisés pour analyser les données et identifier divers aspects des colis, tels que les codes-barres, les étiquettes, les adresses ainsi que tout dommage ou irrégularité.
