Bildverarbeitung Beleuchtung

Die LED-Beleuchtungen von TPL Vision werden in industriellen Bildverarbeitungssystemen auf der ganzen Welt wie z.B. Identifikations- und Robotikanwendungen eingesetzt. Unser umfangreiches Sortiment umfasst modulare und flexible Lösungen, sowie innovative Produkte für Qualitätskontrolle, Codelesung, Rückverfolgbarkeit und andere Logistikanwendungen. Zu den Beleuchtungsprodukten von TPL Vision gehören Balkenleuchten, Flächenbeleuchtungen, Spot-Beleuchtungen, Ringleuchten, Dom-Beleuchtungen, Flachwinkel-Beleuchtungen und Flächenleuchten, die alle eine optimale Beleuchtung für eine Vielzahl von Anwendungsbereichen bieten.

Ergebnisse 1 – 15 von 90 werden angezeigt

  • Multi-UV wavelength dome light for machine vision

    Fluorescence Imaging Solution

    • Intensives Floureszenz Dom-Beleuchtung
    • Multi-UV + weiß
    • BP Filter integriert

    TPL Vision’s Fluorescence Imaging Solution (FIS) is a flexible multi-wavelength UV dome light suitable for authentication, traceability and fluorescence inspection applications. Due to its unique design that allows users to test and select multiple UV wavelengths (UV365, UV395 & UV405), the FIS is suitable for the inspection of bank notes and excise stamps, as well as inspecting various levels of UV security and brand protection features used on pharmaceutical products, electronics and luxury goods, including perfumes and aftershaves, tobacco and alcohol products, and designer-branded goods.

    Compatible with any visible spectrum camera, the FIS is an all-in-one UV solution that also maximises the safety of operators by blocking direct UV radiation through the dome and the integrated filter.

    • Powerful strobe with all current control integrated for easy setup
    • Homogeneous dome effect with proprietary finishing, suitable for complex surfaces like glass and shiny metals
    • Safe for operators thanks to dome & filter blocking all direct UV radiation
    • All-in-one UV solution with integrated LP415 filter, just place the camera
  • Compact collimated backlight for machine vision

    Collimated CSBACK

    • Kompakte kollimierte Flächenleuchte
    • >>90% Oberflächen -Homogenität
    • Größen von 0,0025m² bis 0,04m²

    TPL Vision’s collimated backlight, the CSBACK is the perfect illumination choice for the inspection or measurement of clear plastics and rounded parts. Collimated light by definition has parallel light rays, and therefore spreads minimally as it propagates, helping to create high-contrast images needed for precise edge detection and defect analysis.

    Key application areas include the inspection of objects with rounded edges and clear parts, which may be challenging to inspect with traditional backlights due to the lack of contrast. A collimated light allows users to eliminate this effect by providing a narrower illumination angle that stops the light from wrapping around rounded parts. This also means that images of clear parts no longer appear “washed out”. The edges are more clearly defined, and details are seen with improved contrast, leading to high-quality images and increased accuracy.

  • Modular M-EBAR

    • Modulare Balkenbeleuchtung
    • Flexible Angle Changers
    • Größen bis 500mm

    TPL Vision’s award-winning, patented Modular Bar light illumination provides universal solutions for pick-and-place, logistics, packaging and traceability applications.

    Combined with our Angle Changers, the Modular Bar can be configured to suit almost any machine vision application. Our products help thousands of customers globally to effectively and expertly illuminate industrial automation and logistics applications across many industries, from pharmaceutical, food and beverage manufacturing to the automotive industry, and much more.

    • Flexible and customisable
    • Cover all applications with just a few part numbers
    • Best balance of brightness and homogeneity
  • Essential EBAR+

    • Hochleistungs Balkenbeleuchtung
    • Flexible Angle Changers
    • Größen bis 2500mm

    Bei der Essential EBAR+ handelt es sich um eine besonders starke LED-Bar für Bildverarbeitungs-Anwendungen, die einen hohen Lichtstrom erfordern. Nach unten gerichtet oder mit einem Neigungswinkel ermöglicht er eine perfekte Beleuchtung rechtwinkliger Bereiche in einer Fertigungslinie. Das Essential EBAR+ zeichnet sich durch seine einfache Installation aus: Er benötigt keine Einstellung, er wird einfach angeschlossen. Nichtsdestotrotz kann er im Dauerbetrieb oder Puls-Modus betrieben werden, mit besonders kurzen Anstiegszeiten: 15 μs und 10 μs. Sein Profil aus schwarzem Aluminium erweist sich als äußerst robust, die Schutzklasse ist IP 65. Sein eloxiertes Profil ermöglicht eine sehr gute Abgabe der von den LEDs erzeugten Wärme. Kontrollleuchten aus LEDs im Steckersockel zeigen an, wenn das Gerät an Spannung liegt. Der Essential EBAR+ ist in verschiedenen Farben (inklusive IR und UV) und in mehreren Längen erhältlich, von 125 mm bis 1250 mm (Standard/Link) und bis zu 2500 mm (OverDrive).

    • HOHE LICHTSTÄRKE,
    • EINSCHALTZEIT: 15 μs,
    • GRÖßEN BIS 2500mm (OverDrive-Version)
  • Essential EBAR+ UV 405

    • Leistungsstarkes UV405-Balkenlicht
    • Linsenoptionen für unterschiedliche Sichtfelder
    • Größen bis 1250mm

    Beim Essential EBAR+ UV 405 handelt es sich um einen besonders starken LED-Bar für Bildverarbeitungs-Anwendungen, die einen hohen Lichtstrom erfordern. Nach unten gerichtet oder mit einem Neigungswinkel ermöglicht er eine perfekte Beleuchtung rechtwinkliger Bereiche in einer Fertigungslinie.

    Der Essential EBAR+ UV 405 zeichnet sich durch seine einfache Installation aus: Er benötigt keine Einstellung, er wird einfach angeschlossen. Nichtsdestotrotz kann er im Dauerbetrieb oder Puls-Modus betrieben werden, mit besonders kurzen Anstiegszeiten: 15 μs und 10 μs. Sein eloxiertes Profil ermöglicht eine sehr gute Abgabe der von den LEDs erzeugten Wärme. Kontrollleuchten aus LEDs im Steckersockel zeigen an, wenn das Gerät an Spannung liegt.

    • HOHE LICHTSTÄRKE
    • EINSCHALTZEIT: 15 μs
    • VON 17 CM BIS 1 M 30

    UV INFORMATION: im Lichtspektrum entsprechen die ultravioletten Strahlen (UV) denelektromagnetischen Wellenlängen zwischen 280 und 400 nm (sichtbares Licht: zwischen 400 und 800 nm). Das Interesse für UV-Licht beruht auf der Tatsache, dass es, wenngleich unsichtbar für das Auge, durch Fluoreszenz beobachtet werden kann: Gewisse Gegenstände oder Materialien senden sichtbares Licht aus, wenn man sie mit UV-Licht bestrahlt. Das ist das Prinzip des Schwarzlichts oder der Erkennung von Falschgeld.

  • Backlight BLBAR+

    • Intensive diffuse Balkenbeleuchtung
    • Kann als Flächenleuchte verwendet werden
    • Größen bis 2500mm

    Die Backlight BLBAR+ ist eine besonders kräftige Beleuchtung, die dank ihres opaken Diffusors eine perfekte Lichtverteilung auf der gesamten Oberfläche des Bars bietet, ohne jeglichen Hot Spot der LEDs ! Es handelt sich um den perfekten Begleiter für alle Linear-Kameras, für Aufgaben wie zum Beispiel Web Inspection. Das Backlight BLBAR+ wird im Allgemeinen im Hintergrundbeleuchtungs-Modus verwendet, um die Umrisse der zu prüfenden Werkstücke wie chinesische Schatten darzustellen, es kann jedoch auch als direkte, äßerst diffuse Beleuchtung verwendet werden. Sein eloxiertes Profil ermöglicht eine sehr gute Abgabe der von den LEDs erzeugten Wärme. Standardmäßig beträgt seine Schutzklasse IP 65. Kontrollleuchten im Steckersockel zeigen an, wenn das Gerät an Spannung liegt. As any other TPL Vision’s bars, you will also appreciate its solid aluminum structure and its easy fixing.

  • IP69K Washdown Barlights

    • EBAR+ wasserdichtes Gehäuse
    • Hygienefreundliches Design, einfach zu reinigen
    • Größen bis 1250mm

    IP69K washdown barlights provide high brightness, uniform illumination in a reliable package designed to withstand the rigours of harsh chemical cleaning & de-contamination.

    Our new Waterproof IP69K Washdown lights have some significant performance improvements over the older IP69K Food Bars:

    • 40% higher power: giving you reduced exposure times and higher production rates, or smaller apertures with larger depth of fields [8,185 lux at 0.5m (125mm bar), 14,650 lux (1250mm bar)]
    • 100 x faster rise & fall times [rise time now 15µs (was 1.5ms); fall time now 10 µs (was 1ms)]
    • New Dimming function [100% – 35% (with 0-10V), giving you more control of brightness]
  • IP69K Washdown Backlight Bars

    • BLBAR+ wasserdichtes Gehäuse
    • Hygienefreundliches Design, einfach zu reinigen
    • Größen bis 1250mm

    IP69K washdown backlight bars provide high brightness, highly diffuse illumination in a reliable package designed to withstand the rigours of harsh chemical cleaning & de-contamination.

    Our new Waterproof IP69K Washdown lights have some significant performance improvements over the older IP69K Food Bars:

    • 40% higher power: giving you reduced exposure times and higher production rates, or smaller apertures with larger depth of fields [8,185 lux at 0.5m (125mm bar), 14,650 lux (1250mm bar)]
    • 100 x faster rise & fall times [rise time now 15µs (was 1.5ms); fall time now 10 µs (was 1ms)]
    • New Dimming function [100% – 35% (with 0-10V), giving you more control of brightness]
  • High Power HPBACK

    • Leistungsstarke homogene Flächenleuchte
    • Individuelle Größen – in 1 cm Schritten
    • Größen von 0,04m² bis 0,81m²

    Die HPBACK-Flächenleuchte ist eine leistungsstarke Hintergrundbeleuchtung für die Anwendung im Bereich Machine Vision.

    This product is the further development of TPL VISION’s proven area light MBACK+ Standard

    bietet folgende signifikante Produktverbesserungen: Lichtleistung bis zu 45 kLux*, neuer Anschluss, der die Integration einfacher und kostengünstiger macht, kürzere Startzeiten und Nachleuchtzeiten von 15 μs bzw. 10 μs, sowie vom Benutzer definierte kundenspezifische Größen erhältlich mit je 1-cm-Maßerweiterung in Länge und Breite (von 200 x 200 mm bis zu 500 x 500 mm oder 1000 x 200 mm).

    Das robuste Aluminiumgehäuse des Produkts kann in Größen von 200 x 200 mm bis zu 900 x 900 mm oder 1900 x 400 mm hergestellt werden. Diese Lösung der Hintergrundbeleuchtung eignet sich bestens für Hochgeschwindigkeitsanwendungen von Flächenleuchten, die einer hohen Lichtintensität erfordern. Erhältlich ist das Produkt mit Lichtfarben Rot, Weiß und Infrarot, alle mit extrem hoher Helligkeit und Oberflächenhomogenität von bis zu 85%. Dies ist die perfekte Lösung für Hintergrundbeleuchtungsanwendungen und Qualitätskontrollaufgaben, wie z. B .: An- / Abwesenheitsprüfung, Analyse von Kantendefekten, Messung des Flüssigkeitsfüllstands und Formprüfung/Silhouette-Erkennung.

    • LICHTLEISTUNG BIS ZU 45 kLux*
    • STANDARD-M12-5-PIN
    • Dimming Funktion
    • KUNDENSPEZIFISCHE GRÖßEN

    (* gemessen im kontinuierlichen Modus an der Oberfläche mit der WEISSEN LED-Version des Produkts).

  • xbar rgb bar light

    XBAR RGB

    • RBG Balkenbeleuchtung
    • 7 Farboptionen
    • Größen bis zu 450mm

    Die XBAR RGB sorgt für gleichmäßige und kraftvolle Beleuchtung in verschiedenen Farben. Es ist ein vielfältiges Produkt, dass speziell zur Kontrolle von breiten Spektren von Farben, Formen und Materialien nützlich ist. Die XBAR RGB ist mit einem massiven Körper aus eloxiertem Aluminium ausgestattet und kann im kontinuierlichen oder Blitzbetrieb angewendet werden. Das Produkt wird für Robotik Anwendungen empfohlen, insbesondere den Palettierungsprozess und die Verpackungsinspektion (der Kosmetik- und Lebensmittelindustrie), bei der sich die Farben und Materialien der Produkte regelmäßig ändern.

    • Dauer- oder Blitzbetrieb
    • Standardmäßig IP40, IP65 und IP69K sind als Optionen möglich
    • Größen bis zu 450mm
  • Collimated Medium CMBACK+

    • Große kollimierte Flächenleuchte
    • OverDrive Option verfügbar
    • Größen von 0,04m² bis 0,16m²

    The Collimated Medium CMBACK+ is a powerful and very diffuse backlight, dedicated to many machine vision applications. With high powerful LED and specific lenses, it creates a very intense illumination, that helps cameras to clearly see workpieces shapes.

    The Collimated Medium CMBACK+ is also manufactured with filters, which eliminate the non-perpendicular light (>30° compared to the vertical axis of the lighting surface). This collimation helps to get highly contrasted images. This is why this product is recommended for the edge detection of round or thick workpieces, and also for the detection of markings or material defects on transparent workpieces (made of glass or plastic).
    The CMBACK + is equipped with a strobe entry and a potentiometer, which enables to vary the lighting power. The OVERDRIVE version can also offer a far higher lighting power. Either in continuous or in strobe mode, it has short rising and falling times: 25 μs and 15 μs. Thanks to its thin edges, the Collimated Medium CMBACK+ uniformly illuminates the whole surface analysed. Moreover, the connector can be placed on any side of the light, making it easy to set it up on any kind of conveyor belts. In the base of the connector, 2 LED show if the product is powered and if the strobe mode is on. The Collimated Medium CMBACK+ is available in various wavelengths and also in various dimensions.
    • HOMOGENEOUS POWERFUL BACKLIGHT,
    • ULTRA-THIN BORDERS,
    • RISING TIME: 25 μs.
  • Medium MBACK+ OverDrive

    • Overdrive Blitz Flächenleuchte
    • Dimmen via Potentiometer
    • Größen von 0,04m² bis 0,81m²
    Das Medium MBACK+ Overdrive ist ein kräftiges und besonders diffuses Backlight (Hintergrundbeleuchtung), das für zahlreiche Anwendungen in der industriellen Bildverarbeitung eingesetzt werden kann. Dank seiner Power-LEDs erzeugt es eine intensive Beleuchtung, die der Kamera ermöglicht, die Umrisse von Objekten wie bei einem chinesischen Schattenspiel leicht zu erkennen Die Lichtstärke kann natürlich auch verringert werden. Es kann im Dauerbetrieb oder Puls-Modus betrieben werden, mit äußerst kurzen Anstiegszeiten: 25 μs und 15 μs. Das MBACK+ mit seinen sehr dünnen Rändern verbreitet ein sehr gleichförmiges Licht, selbst von den Rändern. Das heißt, störende Hot Spots der LEDs sucht man vergeblich !
    • LEISTUNGSSTARKE & HOMOGENE,
    • ULTRA-THIN BORDERS,
    • RISING TIME: 25 μs.

    Der Anwender hat übrigens bei der Position des Steckers große Freiheit, was den Einbau in jede beliebige Fertigungslinie möglich macht. Es ist perfekt für Qualitätsprüfungs-Aufgaben geeignet: Anwesenheit/Abwesenheit, Konturfehler, Materialmängel… Es kann außerdem für direkte diffuse Beleuchtung verwendet werden, zum Beispiel für die Prüfung glänzender Werkstücke.

  • Small SBACK II

    • Kompakt homogene Flächenleuchte
    • >>90% Oberflächen -Homogenität
    • Größen von 0,0025m² bis 0,04m²

    Der SMALL SBACK II mit seinen schmalen Rändern ist ein schlankes Backlight, das trotzdem nicht auf Leistungsstärke und Homogenität verzichten muss – perfekt für enge Stellen oder Bereiche mit wenig Platzangebot. Wenn er unter die zu beleuchtenden Objekte positioniert wird, hebt er ihre Umrisse wie bei einem chinesischen Schattenspiel hervor, wodurch eventuelle Kontur- oder Materialmängel, etc. entdeckt werden können.

    Mit neuen LEDs ausgestattet bietet er nun bei den Farben Weiß WHI und Rot 630 eine um vier bis fünf Mal höhere Leistung als sein Vorgänger.
    Seine Homogenität wurde ebenfalls auf der gesamten Oberfläche verbessert, insbesondere an den Rändern des Backlight, um das Auftreten von Hot Spots zu vermeiden. Der neue SMALL SBACK II kann sowohl im Dauerbetrieb als auch im Puls-Modus betrieben werden. Angeschlossen wird er, dem Industriestandard entsprechend, über einen M12-Stecker.

    • Kompakt homogene Flächenleuchte
    • >90% Oberflächen -Homogenität
    • Größen von 0,0025m² bis 0,04m²



  • Black & Light (Bn’L)

    • Homogene Flächenleuchte im ON-Zustand
    • Matte Oberfläche im OFF-Zustand
    • Größen von 0,04m² bis 0,81m²

    Many machine vision systems are not made of 1 single light, but of many different illuminations. And, quite often, LED panels can disturb the camera and the other lights efficiency, because they are equipped with a white diffuser, when a dark background would be required. The Black & Light (Bn’L) by TPL Vision is an innovative solution, that can be integrated in most applications. Equipped with high brightness LEDs, once it is switched on, it perfectly highlights the shape of the products you need to control. And, as soon as it is off, it becomes a dark background, that helps the other illuminations to work properly. Moreover, the matt materials help to absorb the extra light, and to enhance the inspection process. The Black & Light is available in Standard, Overdrive versions.

    • MATT DIFFUSER = BLACK BACKGROUND,
    • ULTRA THIN BORDERS,
    • RISING TIME : 25 μs.
  • Led Brick

    • OEM Flächenleuchten- lösung
    • In Reihen schaltbar
    • Dauer- oder Blitzbetrieb

    Die mit 4 Power-LEDs ausgestatteten Led Brick Beleuchtungslösungen haben die Besonderheit, dass sie sich ganz einfach aneinanderstecken lassen. Durch ein derartiges Kombinieren mehrerer Led Bricks erreicht man große Beleuchtungzonen, die je nach Art der Anwendung individuell konfiguriert werden können. Durch das Aufsetzen eines opaken Diffusors wird eine homogene Hintergrundbeleuchtung erzielt, die vor allem bei industriellen Anwendungen von Vorteil ist. Die Led Brick Beleuchtungslösungen bieten alle technologischen Vorteile einer LED-Beleuchtung zu einem sehr günstigen Preis.

    • OEM Flächenleuchten- lösung
    • In Reihen schaltbar
    • Dauer- oder Blitzbetrieb
End-of-Life Produkte

The products below are no longer recommended for new projects. Please note that availability dates of End of Life products are based on component availability and TPL Vision reserves the right to change these without further notice.

If you need documentation for the TRINITI or EXPERT versions of:

  • EBAR+, BLBAR+, SBAR, TSPOT 1, TSPOT 4, HPRING, TRING, MBACK+, SBACK II, SDOME II, MFDOME+, Low Angle II

EBAR Curve

Available until 01/01/2031

Homogeneity on the total surface.

EBAR Logistix

Available until 01/01/2031

High power specific bar, dedicated to logistics.

Lite Lbar+

Available until 01/01/2031

Affordable and very powerful LED illumination.

EBAR IP69K

Available until 31/05/2030

High power LED light for food industry.

BLBAR IP69K

Available until 31/05/2030

Powerful & diffuse light for food industry.

Essential EBAR

Available until 01/11/2024

Easy to use and powerful illumination.

ESSENTIAL EBAR UV

Available until 01/11/2024

Easy to use and powerful UV light.

BACKLIGHT BLBAR

Available until 01/11/2024

Diffuse and backlight illumination.

CLASSIC XBAR

Available until 01/11/2024

High power LED illumination, with settings.

CLASSIC XBAR UV

Available until 01/11/2024

High power UV illumination, with settings.

LITE LBAR

Available until 01/11/2024

Affordable powerful light.

LRBAR

Available until 01/11/2024

Extendable bar light solution.

TINY'Z AD

Available until 01/11/2025

Tiny flat ring light, no current control inside.

TINY'Z AD RGB

Tiny flat ring light, no current control.

MBACK+ Standard

Available until 01/01/2031

Powerful and very homogeneous backlight.

MEDIUM MBACK

Available until 01/11/2024

Powerful medium backlight.

LARGE LBACK

Available until 01/11/2024

Powerful large backlight.

SMALL SBACK

Available until 01/01/2031

Powerful and very homogeneous backlight.

SMALL SDOME 80

Available until 01/03/2023

Small dome light.

SMALL SDOME 130

Available until 01/03/2023

Small dome light.

MFDOME+ STANDARD

Available until 01/01/2031

Powerful and very homogeneous flat dome.

LARGE FLAT LFDOME

Available until 01/11/2024

Large panel, dedicated to large cameras.

MEDIUM FLAT MFDOME

Available until 01/11/2024

Medium panel, dedicated to large cameras.

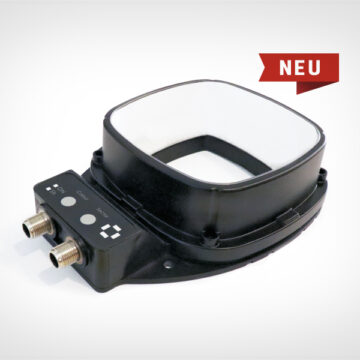

MR-DARK FIELD

Available until 01/10/2030

High power dark field light (80 &130 mm).

LOW ANGLE 80

Available until 01/03/2023

Powerful low angle illumination.

LOW ANGLE 130

Available until 01/03/2023

Powerful low angle illumination.

EINGESTELLTE PRODUKTE

The products below are discontinued. Please get in touch to find the closest equivalent.

WATERPROOF WBAR

Waterproof stainless steel illumination.

WATERPROOF WLBAR

Affordable waterproof stainless steel illumination.

SPOT SP1

Classic spot lighting with spot design.

SPOT SP1 UV​

Classic UV spot illumination with spot design.

TINY'Z, TINY'Z C​

Tiny ring light with current control.

ANNU 12 INOX

Powerful ring light with stainless steel body.

LARGE LDOME UV

High power UV large dome.

S-COAX UV

UV coaxial light.

TUNNEL

Tunnel lighting.

XBAR KIT PROTECTOR

Bar kit protector for XBAR3, 6 and 12.

STRTPL 1000

1 channel strobe current control.

SWRTPL 1000

2 channels continuous or strobe.

THINLED DRIVE 1 CHANNEL

1 channel fast strobe current control.

THINLED DRIVE 5 CHANNELS

5 channels fast strobe current control.

S-COAX

Coaxial light.
