Solutions d'éclairage pour la vision industrielle

Les éclairages à leds TPL Vision équipent de nombreux systèmes d’imagerie dans les domaines de la vision industrielle, d’identification et de robotique à travers le monde. Notre gamme de produits comprend des solutions modulables, offrant de la flexibilité aux utilisateurs, mais également des produits innovants dédiés au contrôle qualité, à la lecture de codes, à la traçabilité et à d’autres applications de logistique. Parmi eux, des barres et des rétro-éclairages, des spots et des annulaires, des dômes et des éclairages rasants, tous capables de fournir un éclairage optimal pour de nombreux domaines d’application. Obtenez un aperçu rapide grâce au document synoptique.

Affichage de 31–45 sur 119 résultats

  • Spot SBAR

    • Spot 1 led unique, haute intensité
    • Boîtier robuste
    • Option IP65

    Doté d’une led haute puissance, le Spot SBAR est le compromis idéal entre le spot et la barrette : il offre toute la puissance lumineuse du spot, et se fixe facilement grâce à sa rainure arrière, à la manière d’une barrette.

    Positionné vers le haut ou vers le bas, il permet d’obtenir un éclairage puissant en espaces confinés. Que ce soit en éclairage directif intense ou diffus, le Spot SBAR révèle tout son potentiel dans le contrôle de surfaces circulaires. Autre avantage : l’électronique embarquée rend son utilisation aisée : il suffit de le brancher sur une alimentation 24V.

    • PUISSANCE LUMINEUSE
    • MODES CONTINU OU STROBE
    • SIMPLICITÉ D’UTILISATION

    Le Spot SBAR – également disponible en UV365, UV385 et UV405 – est le spot idéal pour faire ressortir les produits réagissant à l’ultra-violet (colles, peintures). Il permet notamment de mieux contrôler les défauts d’assemblage, de mettre en évidence les manques de matières et de lire rapidement les marquages UV. Il permet notamment de mieux contrôler les défauts d’assemblage, de mettre en évidence les manques de matières et de lire rapidement les marquages UV.

  • High Power HPFDOME

    • Dôme plat haute puissance, facile à utiliser
    • Bords fins de 4mm
    • Dimensions de 0,04m² à 0,81m²

    Le nouveau HPFDOME est une solution d’éclairage haute puissance appartenant à la famille des dômes plats, dédiée aux applications de vision industrielle. Ce produit constitue la toute dernière évolution du performant MFDOME+ Standard de TPL Vision.

    Parmi les nouveautés : augmentation de la puissance lumineuse – jusqu’à 45 kLux*, nouveau connecteur M12 5 pôles pour une intégration simplifiée, temps de montée et de descente plus courts (respectivement 15 μs et 10 μsamélioration de 40%) et dimensions disponibles par pas de 1 cm (de 200 x 200mm jusqu’à 500 x 500mm ou 1000 x 200mm).

    La structure robuste en aluminium peut être fabriquée dans des tailles allant de 200 x 200 mm à 900 x 900 mm ou 1900 x 400 mm. Cette nouvelle solution d’éclairage est parfaite pour les applications en robotique, telles que le pick and place, et les applications en logistique nécessitant des images stables sur des champs de vision étendus. Disponible en rouge, blanc et infrarouge, les leds sont surmontées de lentilles particulièrement efficaces, afin d’obtenir le meilleur équilibre puissance lumineuse / homogénéité.

    (* puissance mesurée en mode continu à la surface d’un produit équipé de leds blanches).

  • Medium MFDOME+ OverDrive

    • Dôme plat strobe OverDrive
    • Dimming via potentiomètre
    • Dimensions de 0,04m² à 0, 81m²

    Éclairage à la fois puissant et diffus, le Medium Flat MFDOME+ Overdrive convient à de nombreuses applications en vision industrielle. Il est particulièrement adapté pour la détection de pièces dans un contenant, la mise en relief de produits thermoformés et l’amélioration de contrastes entre matériaux. Le MFDOME+ fonctionne en mode continu et strobe, avec des temps de montée et de descente très courts : 25 μs et 15 μs. Il fonctionne en mode continu et strobe, avec des temps de montée et de descente très courts : 25 μs et 15 μs.

    Équipé de très fines bordures, le MFDOME+ dégage une lumière uniforme depuis l’ensemble de sa surface utile, y compris depuis les bords. Aucun point d’impact de leds à signaler! De faible épaisseur, il possède un espace en son centre pour insérer l’objectif de la caméra. Une platine de fixation permet d’ailleurs, à l’aide des accessoires de fixation TPL Vision (en option), de facilement intégrer la caméra.

  • MR-Dome

    • Puissant éclairage dôme
    • Overdrive, sectors, bicolour
    • Diamètre interne 80mm 130mm

    Le MR-DOME est un éclairage bicolore dédié aux applications de vision industrielle, disponible en 2 jeux de couleurs et en 2 dimensions. Il a été pensé pour les environnements de production difficiles : protection IP65 par défaut, overdrive intégré, contrôle à distance (sélection des couleurs et des secteurs).

    L’éclairage dôme peut être utilisé lorsque:

    • les objets sont très réfléchissants (brillance),
    • la zone à éclairer est sujette à l’apparition d’ombres lors de l’utilisation d’éclairages directs ou de type Low Angle,
    • la zone à éclairer possède de nombreuses surfaces non-uniformes.

    Le MR-DOME doit être fixé à proximité de l’objet à éclairer afin d’exploiter au maximum les avantages de ce type d’éclairage.

    Pour minimiser le «point noir» visible au centre l’image, le diamètre du trou au sommet du dôme doit être réduit en utilisant les clips fournis à cet effet. Le MR-DOME permet d’obtenir une source de lumière indirecte très diffuse. L’intensité lumineuse peut s’avérer moins forte qu’avec d’autres techniques d’éclairage mais elle offre un degré d’homogénéité très élevé.

  • Small SDOME II

    • Éclairage dôme, simple et léger
    • Alimentation à contrôle de courant intégrée
    • Diamètre interne 80mm 130mm

    Pourvus de nouvelles leds, le SMALL SDOME II est doté d’une puissance lumineuse 4 à 5 fois supérieure à la version précédente pour les leds de couleurs blanche et rouge (WHI & 630). Ainsi équipé, il génère un éclairage indirect diffus et homogène, permettant de parfaitement atténuer les reflets, et donc d’opérer un contrôle qualité sans faille sur des surfaces bombées et brillantes.

    Le SMALL SDOME II est également recommandé pour la lecture de codes barres ou codes 2D. Son ingénieux système de clips permet de parfaitement adapter le diamètre d’ouverture situé au sommet du dôme aux objectifs de caméras.

    Disponible en deux tailles (80 mm et 130 mm), il répond aux standards industriels, y compris en terme de branchement (connecteur M12).

  • Large LDOME

    • Éclairage dôme grandes surfaces
    • Mode continu et strobe
    • Ø interne : 300mm

    Le LARGE LDOME est le plus grand des dômes TPL Vision. Fonctionnant en mode continu ou strobe, le LDOME permet d’obtenir un éclairage indirect particulièrement diffus. Il s’agit d’un produit incontournable pour l’éclairage de surfaces bombées et brillantes.

    Le LDOME révèle tout son potentiel dans le domaine de la robotique (ex : aide au recalage) et dans celui du contrôle qualité (ex : défauts de surface, lecture de divers types de marquage, manques de matières).

    • GRANDE TAILLE
    • MODES CONTINU OU STROBE
    • DIFFÉRENTES COULEURS DE LEDS
  • MR-Low Angle

    • Éclairage rasant (45°) haute puissance
    • OverDrive, secteurs, bicolore
    • Diamètre interne 80mm 130mm

    Le MR-LOW ANGLE est composé d’un annulaire bicolore (2 jeux de couleurs et 2 dimensions) et d’un réflecteur à faible angle, avec un angle d’incidence de 45°.

    Il a été pensé pour les environnements de production difficiles : protection IP65 par défaut, overdrive intégré, contrôle à distance (sélection des couleurs et des secteurs).

    Il est utilisé pour les applications où une source de lumière directe est considérée comme trop forte ou brillante et où la lumière diffuse fournie par la version Dome n’est pas assez intense. La source lumineuse fournira un certain degré d’homogénéité.

  • Low Angle II

    • Éclairage rasant
    • Alimentation à contrôle de courant intégrée
    • Diamètre interne 80mm 130mm

    Le LOW ANGLE II est un éclairage de type rasant, très apprécié des professionnels de la vision. Équipée de nouvelles leds, cette version est 4 à 5 fois plus puissante que la précédente (pour les leds blanches et rouges). Positionnée au plus près de la surface, elle éclaire avec un angle d’incidence peu élevé.

    Cela qui lui permet de détecter toute sorte de reliefs sur des surfaces planes. Le LOW ANGLE II s’avère très utile pour la vérification de gravures et la mise en relief d’arêtes, de trous, de fissures.

    Décliné en deux tailles (80 mm et 130 mm), il peut être facilement installé sur une chaîne de production, grâce notamment à son nouveau connecteur M12. Le LOW ANGLE II sait faire face aux standards industriels les plus exigeants, que ce soit en mode continu ou en mode strobe.

  • thread adaptors for lens & ring lights

    ADAPTATEURS CAMÉRA/ANNULAIRE

    Assemblez rapidement votre caméra avec l’éclairage !

    modular m tring

    *M-HPRING: une platine de fixation est nécessaire –› Réf: TPL-RMOUNT-M-HPR-ADAP

  • TPL-RMOUNT-M-HPR-ADAP

    La platine de fixation TPL-RMOUNT-M-HPR-ADAP permet d’utiliser des Adaptateurs Caméra/Annulaire avec le M-HPRING.
    Liste des adaptateurs :

    • Filetage C-Mount
    • Filetage M25.5
    • Filetage M27
    • Filetage M30.5
  • TPL-MOUNT-M-HPRING-V1

  • TPL-MOUNT-M-TRING-V1

  • Combo Kit – Essential ELINE

    Le Combo Kit ELINE contient :

    • 1 ELINE Collimated
    • 1 kit FC
    • 1 kit BL
    • 1 film LM Reflection Management
  • Backlight diffusion film kit for ELINE bar lights

    Kit Backlight pour ELINE

    Le kit Backlight permet de convertir la ELINE en version rétroéclairage. La version Backlight de la ELINE est conçue pour fournir un éclairage uniforme, garantissant une clarté et une précision exceptionnelles dans les tâches d’inspection. Grâce à sa technologie de diffusion avancée, elle offre une distribution lumineuse intense et homogène sans aucun point chaud de led, ce qui la rend idéal même pour les applications les plus exigeantes. De plus, elle comporte des outils d’alignement pour aider les opérateurs à aligner précisément la caméra avec l’éclairage, simplifiant l’installation et garantissant des performances optimales.

    • Dimensions de 125mm à 2500mm
    • Non compatible avec les versions UV
  • TPL Vision ELINE backlight film with red dot at the bottom

    Kit Focusing pour ELINE

    Le kit Focusing permet de convertir la ELINE en version focalisée. Conçu pour les courtes distances de travail, la ELINE Focused fournit une précision inégalée. De toutes les versions ELINE, elle offre le niveau de luminosité le plus élevé, avec une intensité maximale atteinte à une distance de travail de 50 mm, garantissant des performances optimales dans les applications critiques. Cela la rend particulièrement adapté aux applications à grande vitesse comme l’inspection de bandes ou les systèmes de tri optique. La ELINE Focused crée un faisceau plus étroit que la version Collimated à de courtes distances de travail, grâce à une lentille supplémentaire permettant de faire converger la lumière.

    • Dimensions de 125mm à 2500mm
    • Non compatible avec les versions UV
PRODUITS EN FIN DE VIE

Les produits ci-dessous sont déconseillés pour les nouveaux projets. Veuillez noter que les dates de disponibilité des produits en fin de vie sont basées sur la disponibilité des composants et que TPL Vision se réserve le droit de les modifier sans préavis.

Si vous avez besoin de documentations concernant les versions TRINITI ou EXPERT de :

  • EBAR+, BLBAR+, SBAR, TSPOT 1, TSPOT 4, HPRING, TRING, MBACK+, SBACK II, SDOME II, MFDOME+, Low Angle II

EBAR Curve

Disponible jusqu’au 01/01/2031

Homogène même sur les bords.

EBAR Logistix

Disponible jusqu’au 01/01/2031

Barre haute puissance, dédiée à la logistique.

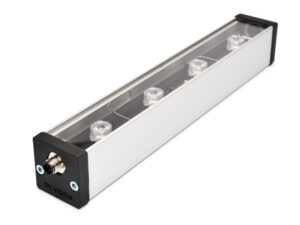

Lite Lbar+

Disponible jusqu’au 01/01/2031

Barre d’éclairage puissante à petit prix.

SMALL SBACK

Disponible jusqu’au 01/01/2031

Grand backlight puissant et homogène.

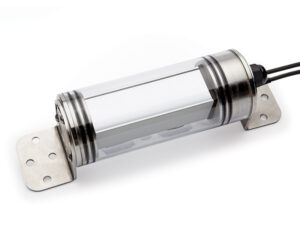

BLBAR IP69K

Disponible jusqu’au 31/05/2030

Éclairage diffus pour l’ agro-alimentaire.

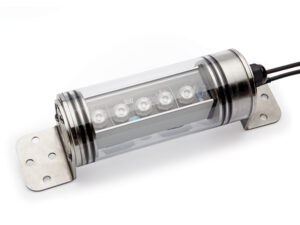

EBAR IP69K

Disponible jusqu’au 31/05/2030

Éclairage puissant pour l’agro-alimentaire.

TINY'Z AD

Disponible jusqu’au 01/11/2025

Annulaire sans alimentation à contrôle de courant.

TINY'Z AD RGB

Disponible jusqu’au 01/11/2025

Annulaire RGB sans alimentation à contrôle de courant.

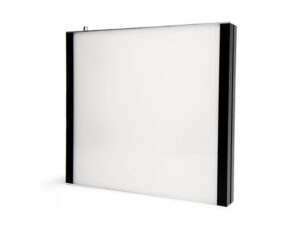

MBACK+ Standard

Disponible jusqu’au 01/01/2031

Grand backlight puissant et homogène.

MFDOME+ STANDARD

Disponible jusqu’au 01/01/2031

Ciel diffus puissant et homogène.

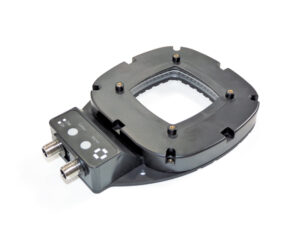

MR-DARK FIELD

Disponible jusqu’au 01/10/2030

Éclairage dark field haute puissance (80 & 130 mm).

SQUARE LIGHT RGB

Disponible jusqu’au 01/07/2027

Éclairage RVB ajustable (4 barres indépendantes).

TPL Vision  Speed CONTROL module product picture

FULL FCONTROL

Disponible jusqu’au 31/12/2025

Continu ou strobe – 2 voies.

TPL Vision  Speed CONTROL module product picture

TIME TCONTROL

Disponible jusqu’au 31/12/2025

Contrôle de courant – mode strobe – 1 voie.

TPL Vision  Speed CONTROL module product picture

SPEED SCONTROL

Disponible jusqu’au 31/12/2025

Contrôle de courant – strobe rapide – 1 voie.

TPL DRIVE RGB

Disponible jusqu’au 31/12/2025

Alimentation à contrôle de courant RGB.

THINLED1

Disponible jusqu’au 01/01/2031

Éclairage spot puissant et compact – 1 LED.

THINLED4

Disponible jusqu’au 01/01/2031

Éclairage spot puissant et compact – 4 LEDs.

PRODUITS ARRÊTÉS

La production des produits ci-dessous est définitivement arrêtée. Veuillez nous contacter pour trouver l’éclairage équivalent le plus proche.

ANNU 12 INOX

Annulaire Inox de 12 leds haute puissance.

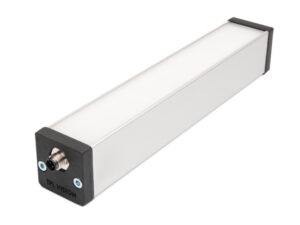

backlight blbar (profilé gris)

Pour un éclairage backlight et diffus.

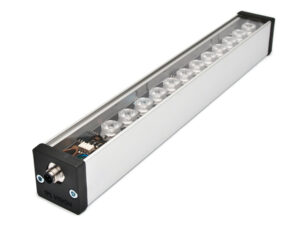

Classic XBAR

Éclairage haute puissance avec réglages.

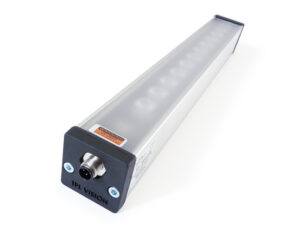

CLASSIC XBAR UV

Éclairage UV haute puissance avec réglages.

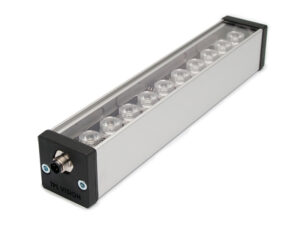

Essential ebar (profilé gris)

Barre puissante et simple d’utilisation.

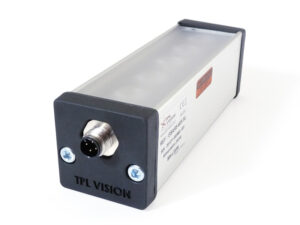

essential ebar uv (profilé gris)

Barre UV puissante et simple d’utilisation.

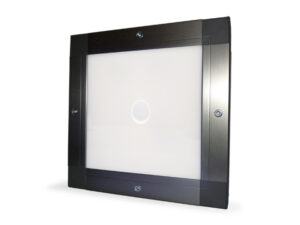

LARGE FLAT LFDOME

Ciel diffus, grande taille, haute puissance.

LARGE LBACK

Backlight puissant de grande taille.

LARGE LDOME UV

Grand éclairage à leds de type dôme, leds UV.

LITE LBAR

Barre d’éclairage puissante à petit prix.

Low Angle 80 (1ère vers.)

Éclairage avec faible angle d’incidence.

LOW ANGLE 130 (1ST GEN.)

Ciel diffus, grande taille, haute puissance.

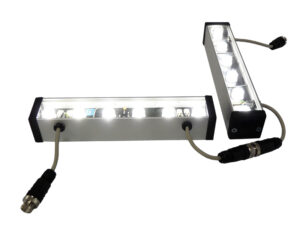

LRBAR

Solution d’éclairage modulaire.

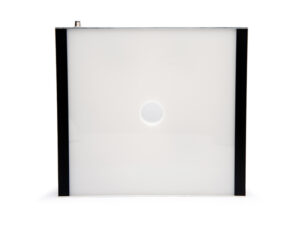

MEDIUM FLAT MFDOME (1st gen.)

Ciel diffus, taille moyenne, haute puissance.

MEDIUM MBACK (1st gen.)

Backlight puissant de taille moyenne.

S-COAX UV

Éclairage coaxial.

S-COAX

Éclairage coaxial.

Small SDOME 80 (1ère vers.)

Petits dômes à leds.

Small SDOME 80 (1ère vers.)

Petits dômes à leds.

SPOT SP1

Spot classique 1 Led, haute puissance.

SPOT SP1 UV​

Spot UV classique 1 Led, haute puissance.

STRTPL 1000

Alimentation 1 voie, strobe.

SWRTPL 1000

Alimimentation 2 voies, continu ou strobe.

THINLED DRIVE 1 CHANNEL

Alimentation 1 voie, strobe rapide.

THINLED DRIVE 5 CHANNELS

Alimentation 5 voies, strobe rapide.

TINY'Z, TINY'Z C​

Annulaire compact avec alimentation à contrôle de courant intégrée.

TUNNEL

Éclairage tunnel.

WATERPROOF WBAR

Barre d’éclairage étanche inox.

WATERPROOF WLBAR

Barre d’éclairage étanche inox à petit prix.

XBAR KIT PROTECTOR

Kit de protection pour XBAR3, 6 et 12.
